Informazioni di Base.
Descrizione del Prodotto

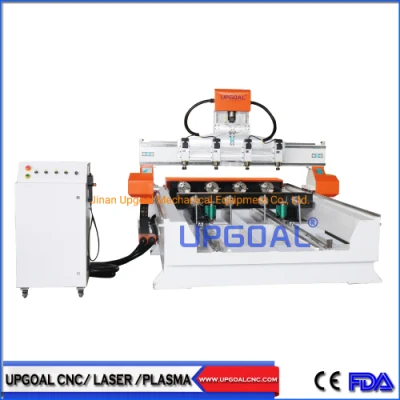

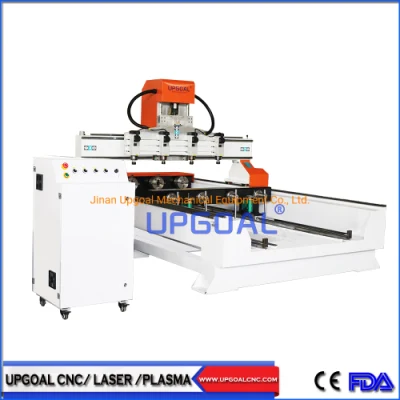

Macchina per incisione CNC 4 assi con 4 Teste 1500*2500 mm
Applicazioni
Prodotti per la lavorazione del legno, insegne pubblicitarie, pannelli MDF, incisione al taglio cornice fotografica, scultura del divano e della testa di un letto, tutti i tipi di sculture di porte in legno, grande incisione in rilievo per mobili, dalle cave out e semplice pannello in rame alluminio plastico, ecc.
Caratteristiche
1. La struttura del tubo in acciaio quadrato saldato con resistenza e il trattamento di invecchiamento del tempiatore di vibrazione assicura l'assenza di deformazioni per lungo tempo.
2. Un asse Z con 4 teste mandrino e corrispondenti 4 assi rotanti (diametro massimo 300mm, lunghezza di lavoro 1500mm, tipo mandrino, trasmissione riduttore), può essere utilizzato contemporaneamente per 4 cilindri, migliorando notevolmente l'efficienza di lavoro.
3. Ogni mandrino è del tipo a raffreddamento ad aria DA 3,5 KW (marchio HQD famoso in Cina), con prestazioni stabili e coppia elevata, abbinato a inverter di frequenza ad alte prestazioni.
4.con piano di lavoro estraibile con scanalatura a T in alluminio da 1500*1500 mm, può essere anche lavorato su materiali piani.
5.NK105 G3 sistema di controllo offline a 4 assi con interfaccia USB completamente disconnesso dal computer. Design più umanizzato con funzionamento semplice e pratico del tipo a manico. Con regola di pre-calcolo, possibilità di scavare completamente i motori. Consentono un'elevata velocità di elaborazione, la sincronizzazione di curve e linee rette, una lavorazione più perfetta delle curve e l'avvio e l'arresto automatico del mandrino.
6. Motore servoassistito e driver Yaskawa 850W Giappone per asse XYZ, asse Z con impianto frenante e 1,5 kW per asse rotante, alta precisione, velocità veloce e asse Y motorizzato doppio più stabile con velocità di avanzamento fino a 25000mm/min
7.importato Hiwin, Taiwan binario guida lineare quadrata con blocco di scorrimento con cuscinetto a sfere che garantisce elevata capacità di peso, alta precisione, funzionamento regolare e stabile. Viti a ricircolo di sfere di precisione importate da Adpot, utensili più precisi. Trasmissione a pignone e cremagliera elicoidale DEVOTEC per asse X /Y, maggiore velocità di marcia ed efficienza, risparmio sui costi. Asse Z con vite a ricircolo di sfere di precisione TBI, alta precisione e durata maggiore.
8. Con quadro di comando indipendente.
9.l'impianto di lubrificazione automatica è più comodo per la manutenzione.
10 . Compatibilità favorevole con vari software CAM come Type3/ArtCAM/Mastercam/Caxa. Con funzione di protezione intelligente da superamento dei limiti che può arrestare la collisione meccanica a causa delle dimensioni non corrette date al progetto.
11. Grazie alla funzione di memoria del punto di interruzione, ripristino dell'interruzione di corrente e funzione di correzione automatica della posizione iniziale/origine , garantisce in modo efficace una precisione di lavoro prolungata.
Parametri tecnici
| Area di lavoro piana effettiva | 1500(X)mm*2500(Y)mm*300(Z)mm |
| Materiali | Struttura tubolare in acciaio quadrato saldato per impieghi pesanti per l'intera macchina |
| Tavolo di lavoro | Tavolo da lavoro con scanalatura a T in alluminio, rimovibile |
| Tipo in movimento | Gantry in movimento |
| Guida | Guida lineare quadrata ( Hiwin, Taiwan, diametro 25mm) |
| Trasmissione | Pignone e cremagliera elicoidale whm helion per asse X Y, vite a testa sferica per asse Z |
| Modalità di guida | Yaskawa Giappone servo motore e driver per XYZA-Axis (XYZ: 850 W, asse rotante, 1,5 KW) |
| Mandrino | Raffreddamento ad aria da 3,5 kw (HQD) , 4 pz |
| Velocità mandrino | 0-18000 giri/min |
| Inverter | Fuling |
| Tensione | CA 380 V+ 10%, 50/60Hz, trifase o. CA 220V+ 10%, 50/60Hz, monofase |
| Velocità di marcia | >25000mm/min |
| Velocità di incisione | >12000mm/min |
| Precisione della macchina | 0,01 mm |
| Sistema di controllo | NK105 G3 4 assi offline |
| Software adatto | ArtCAM, Type3, Ucancam V9, ecc. |
| Istruzioni per la scultura | Codice G *UOO *mgg *plt HPGL |
| Ambiente di esecuzione temperatura | 0-45 ºC |
| Umidità relativa | 30%-75% |
| Impianto di lubrificazione | Automatico |
| Taratura dell'attrezzo | Manuale |
| Certificato | CE |
Foto di esempio di riferimento
Video di lavoro di riferimento
https://youtu.be/G_5Kq1p-Gn4
Accessori
Per ulteriori informazioni, non esitate a contattarci!
